redes

topologias

Una red informática está compuesta por equipos que están conectados entre sí mediante líneas de comunicación (cables de red, etc.) y elementos de hardware (adaptadores de red y otros equipos que garantizan que los datos viajen correctamente). La configuración física, es decir la configuración espacial de la red, se denomina topología física. Los diferentes tipos de topología son:

Topología de bus
Topología de estrella
Topología en anillo

estrella

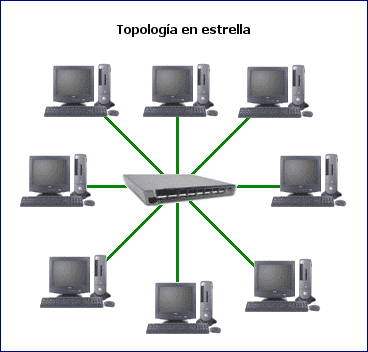

 En la topología estrella todas las computadoras están conectadas a un concentrador o hub central desde el cual se redireccionan los datos al computador adecuado. En este caso es una topología estrella pasiva, pues el hub es solo un dispositivo con muchos puertos.

Si la función del hub lo realiza una computadora es una topología estrella activa. En este caso la computadora regenera la señal y la envía a su destino. Estas computadoras muchas veces funcionan como servidores y realizan labores estadísticos.

Topología tipo estrella, redes de computadoras - Electrónica Unicrom

La ventaja de la topología estrella es que si una computadora o nodo falla, esta no afecta el funcionamiento del resto de la red, pero si el hub o la computadora que hace la función de concentrador falla, falla toda la red.





bus

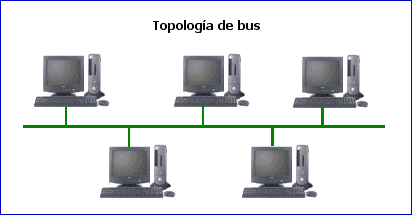

En la topología de bus todos los nodos (computadoras) están conectados a un circuito común (bus). La información que se envía de una computadora a otra viaja directamente o indirectamente, si existe un controlador que enruta los datos al destino correcto. La información viaja por el cable en ambos sentidos a una velocidad aproximada de 10/100 Mbps y tiene en sus dos extremos una resistencia (terminador). Se pueden conectar una gran cantidad de computadoras al bus, si un computador falla, la comunicación se mantiene, no sucede lo mismo si el bus es el que falla. El tipo de cableado que se usa puede ser coaxial, par trenzado o fibra óptica

anillo

En la topología de anillo los nodos computadoras (nodos) están conectadas a la siguiente, formando un anillo. Cada computadora tiene una dirección única.

Cuando un mensaje es enviado, este viaja a través del lazo de computadora en computadora. Cada una de ellas examina la dirección de destino.

Si el mensaje no está direccionado a ella, reenvía el mensaje a la próxima computadora, y así hasta que el mensaje encuentre la computadora destino.

Si se daña el cable, la comunicación no es posible.



medios de transmision

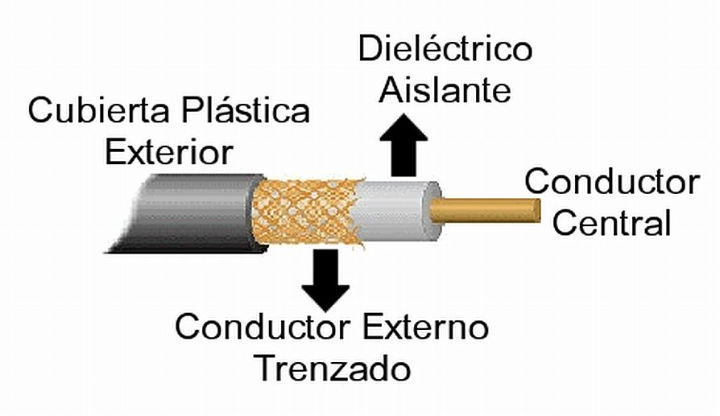

El cable coaxial es un medio de transmisión relativamente reciente y muy conocido ya que es el más usado en los sistemas de televisión por cable. Físicamente es un cable cilíndrico constituido por un conducto cilíndrico externo que rodea a un cable conductor, usualmente de cobre. Es un medio más versátil ya que tiene más ancho de banda (500Mhz) y es más inmune al ruido. Es un poco más caro que el par trenzado aunque bastante accesible al usuario común. Encuentra múltiples aplicaciones dentro de la televisión (TV por cable, cientos de canales), telefonía a larga distancia (puede llevar 10.000 llamadas de voz simultáneamente), redes de área local (tiende a desaparecer ya que un problema en un punto compromete a toda la red).

fibra obtica

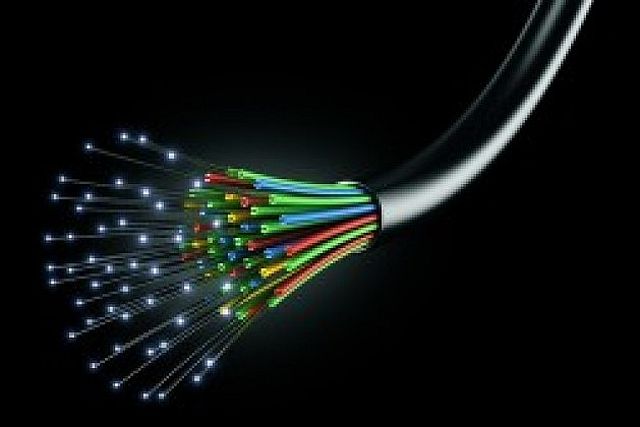

La fibra óptica es una delgada hebra de vidrio o silicio fundido que conduce la luz. Se requieren dos filamentos para una comunicación bi-direccional: TX y RX.

El grosor del filamento es comparable al grosor de un cabello humano, es decir, aproximadamente de 0,1 mm. En cada filamento de fibra óptica podemos apreciar 3 componentes:

La fuente de luz: LED o laser.
el medio transmisor : fibra óptica.
el detector de luz: fotodiodo.
Un cable de fibra óptica está compuesto por: Núcleo, manto,recubrimiento, tensores y chaqueta.


par trenzado

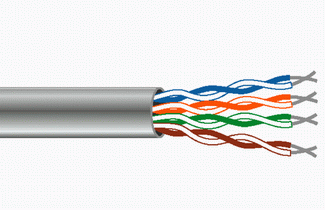

un cable de par trenzado consta de dos hilos de cobre aislados y entrelazados. Hay dos tipos de cables de par trenzado: cable de par trenzado sin apantallar (UTP) y par trenzado apantallado (STP).
Imagen

A menudo se agrupan una serie de hilos de par trenzado y se encierran en un revestimiento protector para formar un cable. El número total de pares que hay en un cable puede variar. El trenzado elimina el ruido eléctrico de los pares adyacentes y de otras fuentes como motores, relés y transformadores.

cable  utp

El cable UTP tradicional consta de dos hilos de cobre aislados. Las especificaciones UTP dictan el número de entrelazados permitidos por pie de cable; el número de entrelazados depende del objetivo con el que se instale el cable. El UTP comúnmente incluye 4 pares de conductores. 10BaseT, 10Base-T, 100Base-TX, y 100Base-T2 sólo utilizan 2 pares de conductores, mientras que 100Base-T4 y 1000Base-T requieren de todos los 4 pares. El UTP, con la especificación 10BaseT, es el tipo más conocido de cable de par trenzado y ha sido el cableado LAN más utilizado en los últimos años. El segmento máximo de longitud de cable es de 100 metros.

cable stp

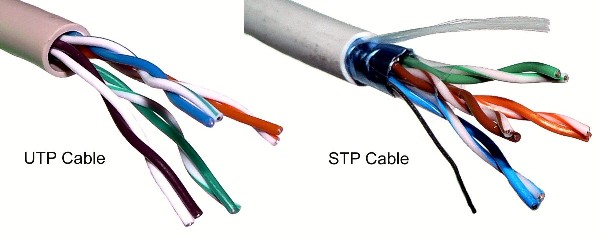

El cable STP utiliza una envoltura con cobre trenzado, más protectora y de mayor calidad que la usada en el cable UTP. STP también utiliza una lámina rodeando cada uno de los pares de hilos. Esto ofrece un excelente apantallamiento en los STP para proteger los datos transmitidos de intermodulaciones exteriores, lo que permite soportar mayores tasas de transmisión que los UTP a distancias mayores. El blindaje está diseñado para minimizar la radiación electromagnética (EMI, electromagnetic interference) y la diafonía. Los cables STP de 150 ohm no se usan para Ethernet. Sin embargo, puede ser adaptado a 10Base-T, 100Base-TX, y 100Base-T2 Ethernet instalando un convertidor de impedancias que convierten 100 ohms a 150 ohms de los STPs.


cable ftp

este protocolo de red llamado Protocolo de Transferencia de Archivos es como su nombre lo indica una de las formas en la cual podemos enviar archivos hacia una Red TCP (siglas en inglés de Transmission Control Protocol) en la que utilizaremos la clásica arquitectura de Cliente - Servidor para dicha transferencia.


De este modo, tenemos desde nuestro ordenador que oficiará como Cliente la posibilidad de poder establecer un vínculo con un Servidor remoto para poder o bien descargar archivos desde esta dirección de destino, o bien poder cargar archivos mediante un envío del mismo, sin tener en cuenta como condicionante al Sistema Operativo que se esté utilizando en cada extremo de la comunicación de datos.

en esta parte podras ver una animacion hacerca del tema , solo as clik : goanimate.com/videos/0pGKnDRbTAQE

has clic aca  para ver definiciones de  AC y DCDefinir-AC-y-DC.docx (112914)
